二、使用范圍
中藥粉碎機能快速粉碎各種軟硬藥材和其他材質的物料，主要包括靈芝、西洋參、鐵皮楓斗、三七、珍珠、莖草類
、礦石類、五谷雜糧、瑪卡、干燥的草本植物等（油性、濕性、粘性物料除外）。
注：要直接投入的塊料尺寸不能大于40毫米。
三、工作原理、結構、技術參數
1、工作原理

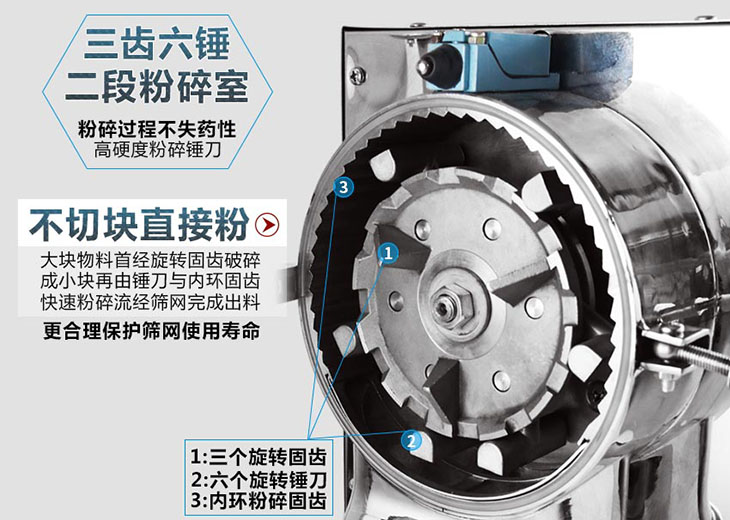

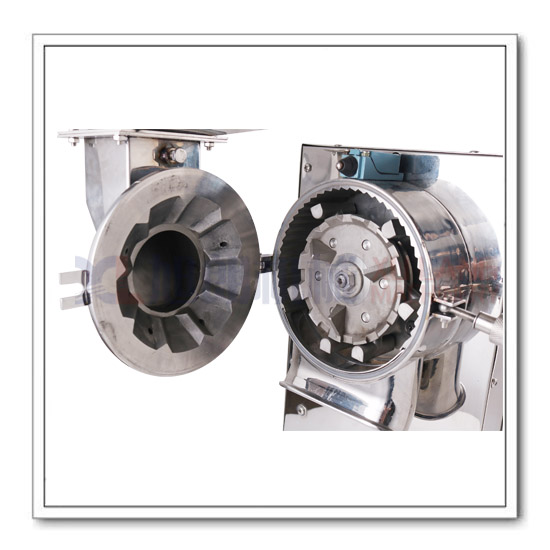

物料通過進料斗、進料口進入粉碎腔內，先在第一粉碎腔內通過轉動齒盤和靜齒盤之間相對運動進行初粉碎，
初碎物料通過轉動盤上排料孔排到第二粉碎腔（外粉碎腔）內，外粉碎腔內有高速轉動的錘頭，高速旋轉的
錘頭和粉碎內腔內的內齒環間相對運動和打擊、撕裂、搓擦作用下將物料進行粉碎，所粉碎物料在離心力的
作用下通過篩網排出到收集袋（或箱）內。
2、 結構

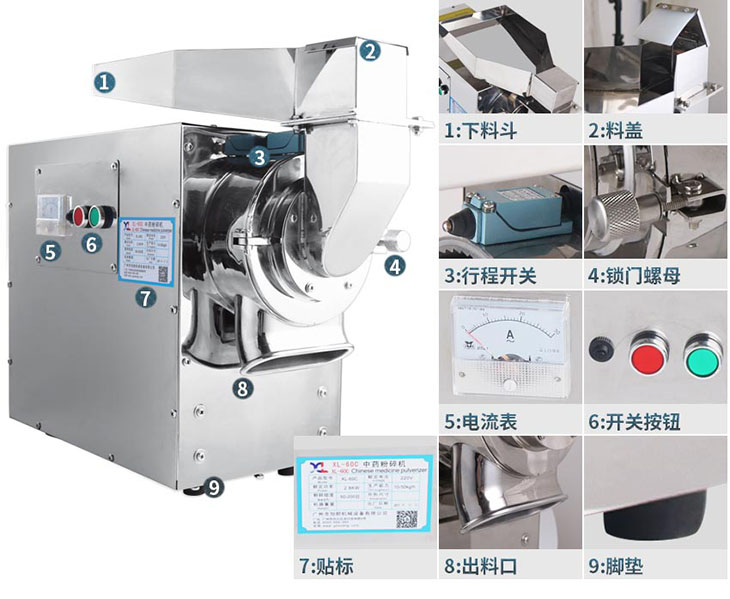

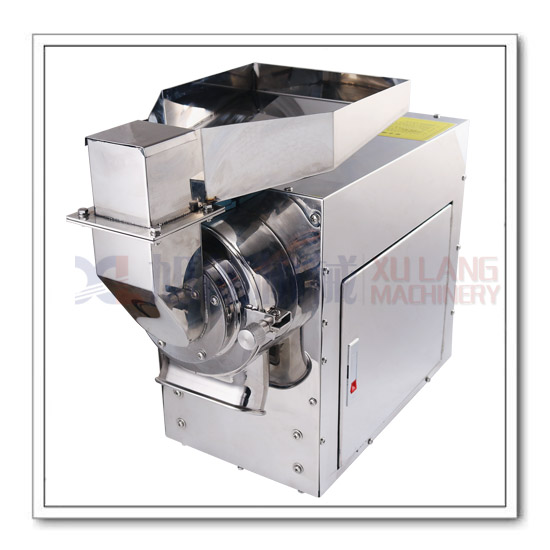

本粉碎機主要用底座、電機、外殼、控制系統、粉碎系統、粉碎腔蓋、進料頭、收集袋（或箱）組成。
四、安全操作規程
1、工作前準備
(1)檢查漏不漏電；
(2)檢查緊固件松緊情況，特別要檢查錘頭固定軸
松緊情況和轉動盤緊固情況，所以緊固件不能
有松動；

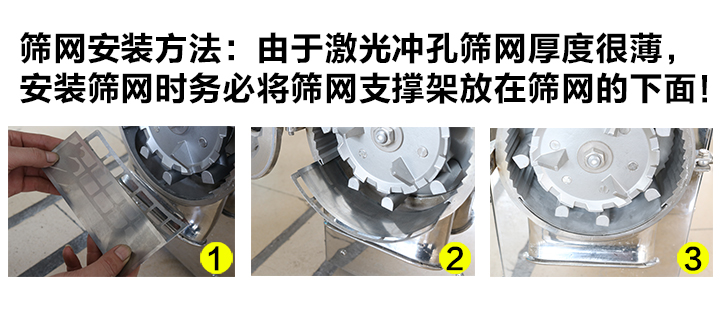

(3)檢查篩網、密封圈安裝情況；
(4)檢查出料布袋是否扎緊；
(5)電源插座必須選用帶地線插座；
(6)要粉碎物料含水率不能高于13%;
(7)設備要通過地腳調平，以便減少震動、噪音等；
(8)機器放置于通風好的場所；
(9)定期檢查設備部件，軸承要定期添加潤滑油；
(10)物料內不能混雜有金屬塊及不易粉碎的硬料；
(11)清理、維護保養時注意先斷開電源。
2、設備插頭要插入插座，斷路器開關合上，按下啟用按鈕；

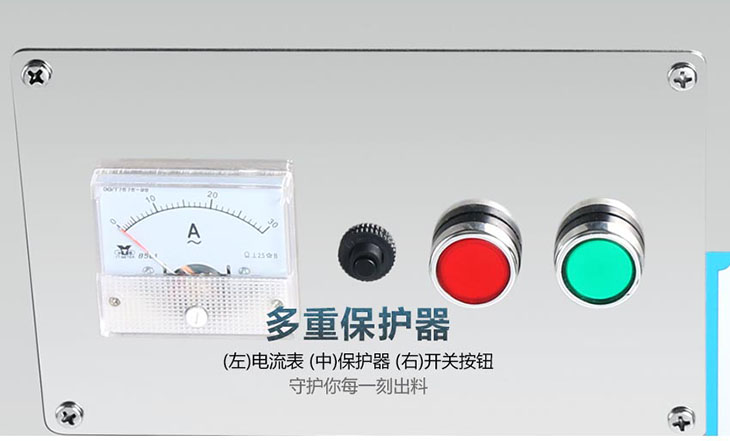

3、先空轉1分鐘左右，觀察旋轉方向是否正確，噪音大小，電流高低（空載電流應低于15A）；
4、喂料要均勻，粉碎過程有異常聲音（如尖銳刺耳聲音），應立即停止喂料，待聲音恢復正常后繼續喂料，
喂塊料時一塊一塊聽聲音喂下最好；
5、本機器配有熱繼電器，運行過程負荷過大會自動停機，等機器溫度降下（1—2分鐘）后可重新啟動，
注：重啟前先清理掉粉碎腔內物料，然后按啟動按鈕開啟機器；
6、如需中途停機，應先停止喂料，粉碎腔內物料粉碎完后停機；
7、工作室絕不允許將手伸進機內喂料；
8、喂料結束，不要馬上停機，讓機器運行2—3分，
待粉碎腔內物料粉碎徹底后關機，取出藥粉，清理粉
碎腔內殘留物；
五、維護和故障處理方法
1、故障及處理方法：
故障現象 | 故障原因 | 解決方法 |
1、電機不轉或啟 動困難或過熱 | 1、插座沒插好； 2、插座沒電； 3、電源線斷； 4、斷路器損壞，熱繼電器損壞； 5、電壓過低； 6、皮帶過緊、過松； 7、長期超負荷工作； 8、電容損壞； 9、機器過載無法啟動； | 1、重插或更換； 2、檢查插座進線有沒有電； 3、重新接線或換電源線； 4、更換； 5、更換進線； 6、打開機殼，調整底座上粉碎機安裝板高矮即可； 7、在額定負荷下工作； 8、更換電容； 9、清理粉碎腔內物料，重新啟動； |
2、電流過高 | 1、喂料過快； 2、篩網阻塞； 3、物料糖分過高，或油性物過多，或水分過高 4、物料卡??； | 1、減慢喂料速度； 2、清理篩網； 3、與其他干性物料混合一起粉碎 4、清理； |
3、粉碎腔冒煙及出料不暢通 | 1、物料黏??； 2、篩網阻塞； 3、出料口堵塞； 4、物料油性大、糖分高； 5、進料口堵塞； 內齒環齒或粉碎錘頭磨損 | 1、清理粉碎腔； 2、清理篩網或更換； 3、清理出料口； 4、允許的話適當配其他料； 5、清理進料口； 6、更換； |
4、漏粉 | 1、粉碎倉蓋沒關好或密封圈沒裝好； 2、布袋沒扎緊； | 1、關好門，裝好密封圈或更換密封圈； 2、扎緊布袋； |
5、成品細度不符要 求 | 1、篩網損壞； 2、軸承損壞； 3、錘頭安裝不當； 4、錘頭碰內齒環； 5、主軸彎曲； 6、粉碎腔內有異物； | 1、更換篩網； 2、更換軸承； 3、重新安裝； 4、檢修或更換； 5、調整重量； 6、校正或更換； 7、排查后清除； |
6、振動大，噪音過高 |
2、維護
(1)軸承應定期清洗、加油；
(2)錘頭磨損需要更換時要整套錘頭統一更換，以免造成不平衡引起的振動；
(3)長期不用時機器要擦洗干凈，存放于室內通風較好的地方；
六、運輸、儲存、保修說明
1、運輸
設備在運輸過程中，不能劇烈振動、不能堆碼；
2、儲存
設備應放在無腐蝕性氣體、干燥、通風好的場所，不得露天存放，不準堆碼。
3、保修說明
(1)從購機之日起，本公司產實行質量三包，三包期限為一年，在保修期間用戶不得擅自拆機，改裝加入其他附
件等，因改裝引起損壞或財產損失，本公司概不負責。
(2) 三包原則是先修、后換、再退。
(3)易損件不屬于保修范圍，如毛刷、篩網、密封圈、刀片、錘頭、轉動盤、內齒環等損壞以及長時間超負荷
工作引起的電機等損壞。
(4)涂改購買日期、產品編號、保修卡等內容的行為產品不保修。
(5)在保修期內，如產品有質量問題，用戶可將保修卡連同產品郵寄或送達到本公司指定維修地點維修，郵寄中
造成損壞，不屬于保修范圍。
中藥粉碎機實用新型專利證書（專利號：ZL 2017 2 1162316.6）
